螺旋螺紋管式換熱器的結構你了解嗎？

　　我們了解到螺旋螺紋管換熱器體積小，節省基建投資、重量輕、便于安裝設備可直接與管道相連，降低了安裝費用。本期我們將了解該設備的結構知識，一起來認識下吧。

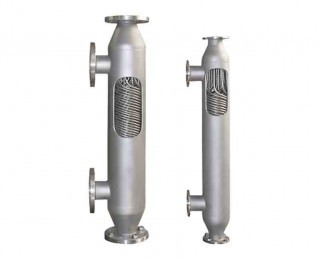

　　螺旋螺紋管換熱器由芯體和殼體兩部分組成，芯體主要由換熱管組成，殼體由筒體和封頭等組成，上下封頭各設兩個開口，同一封頭上的開口呈90°角，使換熱器全部參與換熱，無死區。它是把許多傳熱管卷成同心螺旋狀，固定在蓋板和殼體底板之間構成的。各傳熱管的兩端分別與一根入口管和一根出口管連接。傳熱管無間隙地重疊在一起，其上、下端分別與蓋板和殼底板固緊。螺旋螺紋管換熱器的螺旋間距保持一定，為使殼側流道保持一定，應在螺旋之間加隔板。
　　傳熱管可以用碳鋼、銅、銅合金、不銹鋼、鎳、鎳合金等材料制成。除光滑管外，還可以用低翅片管作傳熱管。殼體采用鑄鐵、青銅碳鋼或不銹鋼制造。傳熱管用焊接、釬焊等方法與入口管和出口管連接。
　　綜上所述我們知道螺旋螺紋管換熱器的主要結構，這不僅可以更好地理解它，而且可以幫助用戶更好地使用設備。當設備出現故障時，可以及時發現并解決。
